Ця історія почалася зі звичайного телефонного дзвінка. Власник невеликої майстерні поскаржився, що один із верстатів періодично вимикається. Автоматичний вимикач не спрацьовував, помилок на панелі керування не було, а після короткої перерви обладнання знову працювало.
Несправність з’являлася без очевидної закономірності. Іноді верстат працював цілу зміну, іноді зупинявся через двадцять хвилин після запуску. Напруга на вводі залишалася нормальною, інше обладнання в майстерні не реагувало.
На перший погляд проблема могла бути де завгодно: у двигуні, контакторі, тепловому реле, кнопці керування або внутрішній електроніці. Але причиною виявилося невелике кабельне з’єднання, яке зовні виглядало цілком справним.
Перша перевірка не показала нічого підозрілого
Спочатку ми оглянули силову частину. Слідів короткого замикання, потемніння ізоляції чи підгорілих контактів не було. Автомати залишалися ввімкненими, контактор спрацьовував чітко, стороннього шуму від двигуна не чули.
Під час вимірювань без навантаження напруга відповідала нормі. Верстат кілька разів запускали та зупиняли, але несправність не повторювалася. Це типовий випадок, коли коротка перевірка може створити хибне враження, що система повністю справна.
Ми залишили обладнання працювати та почали послідовно перевіряти температуру з’єднань. Через деякий час одна з клем стала помітно теплішою за сусідні.
Що знайшли всередині клеми
Після відключення живлення та перевірки відсутності напруги з’єднання розібрали. Усередині знаходився багатодротяний мідний провід, частина жил якого була пошкоджена ще під час монтажу.
Кінець проводу просто вставили під гвинтовий затискач без наконечника. Під час затягування окремі дротинки розійшлися в різні боки, а деякі були перерізані краєм клеми. Фактична площа контакту виявилася значно меншою, ніж мала бути.
Поки навантаження було невеликим, з’єднання працювало. Під час тривалої роботи струм нагрівав ослаблену контактну ділянку. Опір зростав, нагрівання посилювалося, а напруга на обладнанні починала просідати.
Після зупинки контакт охолоджувався, його опір зменшувався, і верстат знову запускався. Саме тому несправність здавалася випадковою.
Чому багатодротяний провід потребує правильної підготовки
Багатодротяні провідники зручні там, де важлива гнучкість: у щитах керування, рухомих підключеннях, верстатах і промисловому обладнанні. Але їхні жили необхідно правильно підготувати до встановлення в клему.
Якщо затиск не розрахований на непідготовлений багатодротяний провід, окремі дротинки можуть деформуватися, зміщуватися або пошкоджуватися. З часом контакт здатен послабитися через температурні цикли та механічні навантаження.
Для таких випадків застосовують втулкові наконечники відповідного перерізу. Для силових кабелів можуть використовуватися інші типи наконечників і з’єднувальних гільз — вибір залежить від матеріалу провідника, його перерізу, способу приєднання та конструкції обладнання.
Чому не варто лудити кінці проводів під гвинтовий затискач
Іноді багатодротяний провід перед встановленням у клему покривають припоєм. Це здається простим способом зібрати всі дротинки разом, але для гвинтових силових з’єднань такий підхід часто створює нову проблему.
Припій є відносно м’яким матеріалом. Під тиском гвинта і під час нагрівання він може поступово деформуватися. Зусилля затиску зменшується, контакт послаблюється, а його температура починає зростати.
Набагато надійніше використовувати передбачений виробником спосіб підготовки провідника та відповідний інструмент для опресування.
Як ми відновили з’єднання
Пошкоджену ділянку проводу відрізали. Ізоляцію зняли повторно, не зачепивши мідні жили. Після цього підібрали наконечник за перерізом провідника та виконали опресування відповідною матрицею.

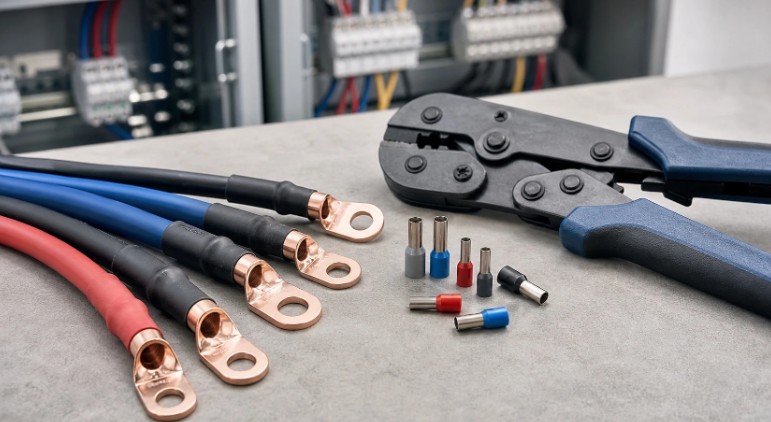

Під час підбору важливо розрізняти призначення виробів. Втулковий наконечник для введення проводу в клему і силова з’єднувальна гільза виконують різні функції. Перед роботою варто перевірити маркування, допустимий переріз і матеріал. Приклади того, якими бувають кабельні наконечники та гільзи, допомагають зорієнтуватися в асортименті, але конкретний виріб необхідно підбирати під конструкцію з’єднання.
Після повторного монтажу клему затягнули із зусиллям, передбаченим документацією обладнання. Верстат залишили працювати під звичайним навантаженням і періодично контролювали температуру контактів.
Проблема більше не повторювалася. Температура відновленого з’єднання залишалася приблизно на рівні сусідніх клем.
Що варто перевіряти під час опресування
Якісне з’єднання залежить не тільки від самого наконечника. Значення має весь процес:
- відповідність виробу матеріалу та перерізу провідника;
- правильна довжина знятої ізоляції;
- відсутність пошкоджених або обрізаних жил;
- повне введення провідника в наконечник чи гільзу;
- матриця, призначена для конкретного типу виробу;
- достатнє та рівномірне зусилля опресування;
- відсутність тріщин і значної деформації;
- захист з’єднання від вологи та механічного навантаження, якщо це потрібно.
Після опресування провідник не повинен вільно виходити з наконечника. Водночас перевірка простим ривком не замінює дотримання технології та використання справного інструмента.
Чому колір ізоляції не завжди є достатньою підказкою
У деяких серіях наконечників колір ізоляційної манжети відповідає певному перерізу. Але різні виробники та стандарти можуть використовувати відмінні системи кольорового маркування.
Тому підбирати наконечник тільки за кольором не варто. Надійнішими орієнтирами є маркування виробу, таблиця виробника, переріз провідника та характеристики інструмента.
Якщо потрібно порівняти різні групи електромонтажної продукції, це можна зробити у профільному каталозі, а технічні параметри конкретного виробу слід додатково перевірити в документації його виробника.
Чого навчила ця несправність
До цього випадку власник майстерні був упевнений, що серйозна несправність обов’язково повинна виглядати помітно: вибитий автомат, обгорілий провід або двигун, який взагалі не запускається.
Насправді небезпечне з’єднання може довго залишатися непомітним. Воно працює, але поступово нагрівається. Обладнання вимикається лише після тривалої роботи, а після охолодження знову поводиться нормально.
Одна неправильно затиснута жила змусила витратити кілька годин на пошук причини. Водночас правильна підготовка проводу під час початкового монтажу зайняла б лише кілька хвилин.
Саме тому якість електромонтажу визначається не тільки великими апаратами у щиті. Надійність системи часто залежить від невеликих деталей — наконечників, гільз, клем і того, наскільки правильно з ними працювали.
Важливо: перед розбиранням електричних з’єднань необхідно повністю відключити живлення, перевірити відсутність напруги та дотримуватися вимог електробезпеки. Роботи в силових мережах має виконувати кваліфікований спеціаліст.
